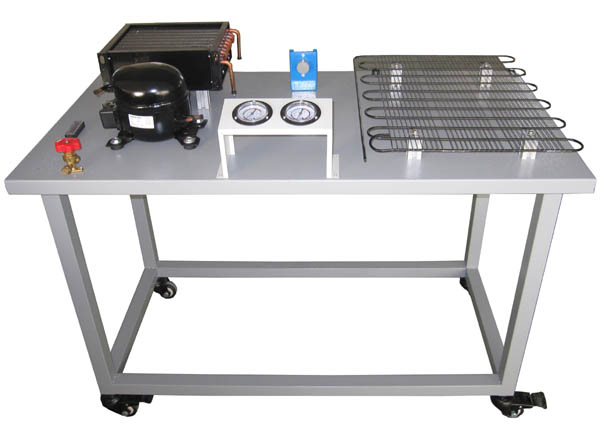

HY-9920Q型制冷管路維修基本技能實訓裝置
一、產品概述
本實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
二、技術參數：
工作電源：單相三線 220V ± 5 ％ 50Hz
制冷劑： F-12
外形尺寸： 1200 × 600 × 780mm
環境溫度：－ 10 ℃ ～ 40 ℃
相對濕度： <85%
設備重量： 30Kg
二、配置清單：（單臺配置）
序號
名 稱
數量
性能描述
1
壓縮機
1 臺
臥式
2
冰箱過濾器
1 個
銅質、管狀
3
冰箱冷凝器
鐵質噴塑、片式
4
冰箱蒸發器
1 只
鋁質、管式
5
冰箱溫控器
機械可調
6
高壓表
指針式
7
低壓表
8
視液鏡
2 只
圓鏡直視、銅質外殼
9
銅管
1 套
圓形
10
手閥
銅質
11
實驗臺架
鋼木結構
12
實訓指導書
與實訓臺配套
三、操作工具：（單臺配置）
焊具
便攜式
彎管器
1 付
鋼質
擴口器
鋼管割刀
1 把
電鉻鐵
內熱式
烙鐵架
阻燃
剝線鉗
多用
尖嘴鉗
鋼質、絕緣
螺絲刀
2 套
十字、一字各 1 把
四、實訓項目
1 、管路距離的確定
2 、割管
3 、彎管
4 、擴管
5 、脹管
6 、把管路安裝到對應部件的合理位置
7 、完成對冰箱系統的保壓
8 、檢漏
9 、判斷冰箱壓縮機的繞組
10 、完成冰箱系統的線路鋪設和連接
11 、抽真空
12 、電氣調試
13 、工況的調整
