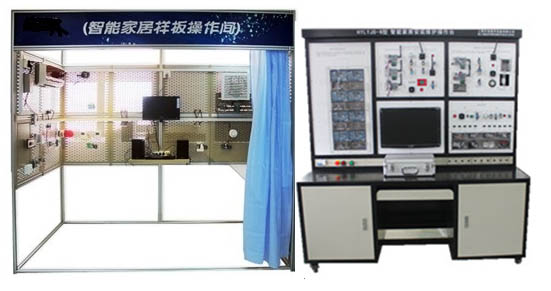

智能家居安裝維護操作臺

序號

器材名稱

器材規格或型號

1

智能家居安裝維護操作臺

1 、規格尺寸 1600 mm × 1600 mm × 750 mm
2 、基礎控制區 用于基本的傳感數據采集與輸出控制實驗
3 、智能家居電器安防管理系統 模擬智能家居應用
4 、智能家居生態園藝管理系統 模擬家居園藝應用
5 、智能書架管理系統 利用 RFID 技術，通過軟件對產品模塊進行管理
6 、電源及配件 提供 3V 、 5V 、 12V 等電源接口，以及電源適配線纜。
7 、串口及配件 通用串行接口擴展到桌面，以方便模塊與 PC 通信，提供串口線纜

2

基礎控制區

智能家居安裝維護操作臺基礎控制區，集成了多種傳感器和輸出控制設備，學生利用 ZigBee 協調器、路由器、傳感控制節點板，采用多種無線技術完成環境數據采集和控制實驗，組網實驗，同時也可以進行組合創新實驗。基礎控制區功能
1 、溫濕度傳感器模塊 采集環境的溫度與濕度
2 、光敏傳感器模塊 采集環境的光照強度
3 、煙霧探測傳感器模塊 模擬安防中的煙霧探測
4 、人體感應傳感器 模擬安防中的入侵檢測
5 、緊急呼救按鍵 模塊緊急呼救求助按鈕
6 、數碼管模塊 模塊溫度顯示等
7 、 LED 燈模塊 模擬室內照明
8 、直流電機 模擬空調風扇等家電設備
9 、步進電機 模塊電動窗簾、洗衣機等設備
10 、繼電器輸出（燈） 模擬環境加溫設備
11 、自動灌溉模塊輸出
12 、土壤溫度傳感器

3

智能家居電器安防管理系統

1 、智能家居電器安防管理系統實現家居環境監測、智能家電自動控制、安防系統與報警、遠程監控等功能
2 、通過 ZigBee 協調器和傳感控制節點組成無線網絡，采集室內溫度、濕度和光照度，實現燃?xì)馀c煙霧探測、入侵探測、門窗防撬，緊急求助報警等功能，并將采集的數據傳輸?shù)椒��?wù)器，對模擬的家電設備進行控制功能
3 、溫濕度傳感器模塊 采集環境的溫度與濕度
4 、光敏傳感器模塊 采集環境的光線強度
3 、煙霧探測傳感器模塊 用于安防中的煙霧探測
4 、燃?xì)馓綔y(cè)傳感器模塊 用于安防中的燃?xì)馓綔y(cè)
5 、人體感應傳感器模塊 模擬安防中的入侵檢測
6 、干簧門磁 模擬安防中的門窗防撬
7 、緊急呼救按鍵 模塊緊急呼救求助按鈕
8 、數碼管模塊 2 位數碼管，模擬空調溫度設定
9 、 LED 燈模塊 一組四只 LED 燈，模擬室內照明
10 、直流電機 模擬空調風扇等家電設備
11 、步進電機 模塊電動窗簾、洗衣機等設備
12 、 ZigBee 傳感控制節點 利用 ZigBee 協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。
13 、網絡攝像頭 采集捕捉視頻圖像，遠程實時動態攝像監控。
14 、繼電器控制模塊，通過傳感器 I/o 輸出控制模塊。
15 、壓力傳感模塊，可檢測氣壓，重壓等外力壓力信號。
16 、紅外對射周界防范模塊，檢測直線人體感應穿越信號。

4

智能書架管理系統

1 、物聯網智能書架管理系統包含了一個 RFID 智能貨架，它由 RFID 高頻讀寫器、天線多路器和若干平板天線構成，書架內嵌的平板天線采用水平方式放置，平放于每層書架的底部，每層書架放置一組數碼管輸出，用于顯示當前該層書架的數量。將基礎實驗中使用的每個設備當作書籍，在其底部貼上電子標簽（寫入貨品信息），平放于書架的天線上，保證能夠讀取到貨品信息。使用時要領用和歸還。
2 、無線傳輸庫管信息，通過 RFID 高頻讀寫器讀寫圖書惑貨物進出入管理，及數量，及時在對應的一組電子顯示屏上顯圖書數，借出或出庫信息等。

5

智能家居生態園藝管理系統

1 、采用無線傳感網絡技術，可定時采集空氣溫度、空氣濕度、 CO2 濃度、光照強度，土壤溫度和水分等，來獲得作物生長的條件，通過自動調節溫室環境、實現溫室集約化、網絡化遠程管理。
2 、利用 ZigBee 協調器，通過傳感控制節點將環境監測數據傳輸?shù)椒��?wù)器，并以圖表方式顯示給用戶，當監測數據出現異常時，可利用軟件網絡實現對溫室設備（溫、光、氣、水等）的自動控制，也可以通過 Internet 網絡遠程監測環境信息和設備運行狀態等。
智能家居生態園藝管理系統功能
3 、溫濕度傳感器模塊 采集溫室環境的空氣溫度與濕度
4 、光敏傳感器模塊 采集溫室環境的光照強度
5 、 CO2 傳感器模塊 監測溫室環境空氣中的 CO2 濃度
6 、加熱器 提供真實溫室大棚內環境加溫，實現溫室恒溫控制。
7 、直流電機 模擬溫室大棚內風機 / 換氣設備
8 、繼電器輸出（燈） 模擬溫室大棚內補光燈
9 、電磁閥水閥 模擬開閘放水，實現對土壤微噴灌溉
10 、 ZigBee 協調器 組建 ZigBee 無線網絡，將傳感控制節點采集的數據傳輸?shù)椒��?wù)器進行處理。
11 、 ZigBee 傳感控制節點 利用 ZigBee 協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。
12 、無線調光模塊，通過光敏傳感過通節點模塊進行遠程無線改變實時照度。
13 、自動萬向噴灌器，實現土壤全方位進衍灌溉的模擬。

6

產品組件參數

1 、溫濕度傳感器主要參數
輸入電壓 DC 5V
測量范圍 溫度　 -40 ℃～ 120 ℃
濕度　 0 ～ 100%RH
測量精度 溫度　± 0.5 ℃
濕度　± 4.5%RH
2 、光敏傳感器主要參數
輸入電壓 DC 5V
測量范圍 0 ～ 200000LUX
測量精度 ± 20LUX
3 、煙霧傳感器主要參數
輸入電壓 DC 5V
測量范圍 0 ～ 2000PPM
測量精度 ± 50PPM
4 、可燃?xì)怏w傳感器主要參數
輸入電壓 DC 5V
測量范圍 0 ～ 2000PPM
測量精度 ± 50PPM
5 、紅外人體傳感器主要參數
輸入電壓 DC 5V
工作波長 6 ～ 14 μ m
靈敏度 3300W/V
輸出信號 >2.2V
6 、攝像頭主要參數
接口類型 USB 2.0
分辨率 800X600
大幀頻 30FPS
對焦范圍 >6mm
視場 >50mm
曝光控制 自動（在范圍 22000:1 內）
系統支持 Windows 7 ， Windows Vista ， Windows XP
7 、直流電機主要參數
輸入電壓 DC 5V
額定轉速 7000 rpm
預計壽命 25 ° C 時預計壽命 40000 小時
大風量 9.0 m 3 /h
噪音指標 <31.0 dbA
工作溫度 -10 ℃～ 60 ℃
8 、步進電機主要參數
輸入電壓 DC 5V
步進角度 5.625 x 1/64
減速比 1/64
噪音指標 <35.0 dbA
牽入轉矩 300gfcm
摩擦轉矩 600 ～ 1200gfcm
數碼管主要參數
輸入電壓 DC 5V
數碼管顯示位數 2 位
顯示數值范圍 0 ～ 99
9 、 LED 主要參數
輸入電壓 DC 5V
LED 燈數量 4 個紅色 LED
預計壽命 30000 ～ 50000 小時
10 、求助按鍵主要參數
輸入電壓 DC 5V
預計壽命 100,000 次
反應時間 <100ms
工作溫度 -30 ℃～ 70 ℃
11 、繼電器主要參數
觸點形式 一開一閉
線圈電壓 DC 5V
觸電電壓 DC 12V
線圈功率 0.36W
吸合電流 70mA
釋放電流 0mA
觸點電流 <10A
預計壽命 100,000 次
12 、 RFID 貨架讀寫設備主要參數
產品尺寸 讀寫器 180X140X38mm （不含天線及固定部分）
天線多路器 70X60X22mm （不含天線及固定部分）
平板天線 70X70X10mm （不含天線及固定部分）
輸入電壓 DC 12V
支持天線數 標配 12 個，多達 16 個
天線切換時間 1S
支持標準 ISO14443A ， ISO15693
讀卡距離 0-7cm
讀卡時間 1-2ms
工作頻率 13.56MHz
支持接口 RJ45 ， RS232
工作溫度 -20 ℃～ 60 ℃

2. 智能家居樣板操作間

序號

器材名稱

器材規格或型號

1

智能家居樣板操作間

1 、 整套設備采用鋼結構及鋁合金型材承重支架，組成半封閉實訓環境；模擬真實家居環境。
2 、鈑金采用 1.5 加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習；
3 、實訓工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養；
4 、模塊化設計，標準連接件，積木式架構，可隨意組裝成各種結構，便于維護、拆卸和運輸。
5 、樣板間頂部鋼板采用滑塊式前置型固定法。側板采用擋片式后置式固定法；側面靠下裝有活動桌面，必須采用前置式固定法，牢固可靠，保證安全；
6 、樣板間上固定線槽，線槽內布置實訓專用的電源線；支持每一個實訓所用部件的供電；
7 、溫濕度傳感器：采用 CMOS 過程微加工技術，確保產品具有要求的可靠性和出色的長期穩定性。該傳感器由電容式聚合體測濕組件和 能隙式測溫組件組成，并與 A/D 轉換器以及數字接口在單晶片中無縫結合，使得該產品具有功耗低、反應快、抗干擾能力強等優點。
8 、電子門禁：安裝在每個工位的側面，學生通過刷卡和集中控制方式可控制門禁通行；強制門狀態為常開或者常閉功能；射頻頻率： 13.56MHZ 。
9 、煙霧探測器：一種半導體氣體感測器，它用來偵測生物性的揮發性氣體，它的電阻值隨著大氣所含的氣體的增加而減少，這種電阻的減少現象，便是用來偵測氣體的電氣輸出信號。
10 、安裝配套實訓部件：換氣扇 1 個、旋轉式警示燈（不帶蜂鳴器） 1 個、節能燈 2 個、梯子 1 個、萬用表測量表 1 只、 32 英寸 LED 液晶電視 1 臺、掛壁式空調 1 臺、電動窗簾 1 套、平板電腦 1 個、 DVD 、無線攝像機、掛式音響

3. 智能網關

序號

器材名稱

器材規格或型號

1

智能網關

1 、 CPU Samsung S3C6410A(ARM1176JZF-S)
2 、頻率 運行頻率 533Mhz, 高可達 667Mhz
3 、 RAM 標配 256MDDR 內存
4 、 Nand Flash 標配 256M
5 、多媒體支持 Mpeg4, H.264, H.263, VC1 硬件編解碼，高達 720x480@30fps
6 、 3D 支持 3D 硬件加速處理
7 、 2D 支持圖形圖像無極縮放，旋轉，翻轉
8 、調試口 COM0 + JTAG + USB Slave
9 、 PCB 尺寸 180 x130 mm
10 、供電 5V
11 、指示燈 4 x User LED( 在核心板 ), 1 x Power LED
12 、測試按鍵 8 x User Buttons ，中斷式按鍵 , 同時帶 8PIN 的引腳引出
13 、 USB Slave 1 x mini USB( 底板沒有設計 OTG 功能 )
14 、 USB Host 通過 USB HUB 芯片，實現 4 個 USB Host 接口
15 、網絡接口 10/100M 自適應以太網， RJ-45 接口
16 、音頻輸入輸出 3.5mm 標準雙聲道音頻輸輸入輸出口，在板麥克風頭
17 、 SD 卡 彈出式 SD 卡座
18 、串口 2 x RS232 DB9 串口， 4 x TTL 電平串口座
19 、 TV-OUT 1 x RCA 輸出口
20 、 SDIO 接口座 主要用于接 SD WiFi 模塊 ( 還包括 SPI, I2C, 串口等接口 )
21 、 mini PCIe 支持外接 3G 模塊，
22 、 3 種 LCD 接口 :
－ LCD1: 45Pin, 可連接使用電容觸摸屏
- LCD2, 3: 40Pin, 定義相同，可連接使用一線精準觸摸屏，分別位于底板兩面，方面用戶安置 LCD 模塊
23 、蜂鳴器 1 x PWM 控制蜂鳴器輸出
24 、 ADC 轉換 - 板載 1 個可調電阻，連接 CPU 的 AD0 通道，用于測試
25 、 CAMERA 在底板上預留了 CMOS Camera 引腳，需配合核心板的 CON1 焊接方向使用
26 、 RTC 板載時鐘

4. 環境監測套件

序號

器材名稱

器材規格或型號

1

ZigBee 協調器

1. 支持通過 JTAG 接口進行嵌入式程序的寫入、調試。
2.Zigbee 協調器支持 RS232
3. 射頻芯片： TI CC2430
4.Flash 容量： 128KB
5. 工作頻率： 2.4GHz-2.4835GHz
6. 傳輸速率： 250 kbps
7. 通訊協議標準： IEEE 802.15.4
8. 傳輸距離：室內 30m ，室外 100m
9. 數據通訊接口： RS232
10. 天線接口： 2.4G SMA 天線
11. 工作電壓：電池 DC 3.3V ；外部電源適配器 DC 6V-12V ，典型 5V
12. 工作電流： <120mA
13. 供電方式：外部電源適配器 /JTAG 接口
14. 溫度： -20 ℃～ +70 ℃
15. 工作濕度： 5%RH ～ 90%RH

2

Zigbee 傳感控制節點

1. 每個 Zigbee 傳感控制節點能夠同時支持下列傳感器和執行器件： LED 燈接口 , 溫濕度傳感器 , 氣體傳感器 , 人體感應 , 干簧管 , 直流電機 , 繼電器 , 步進電機 , 數碼管同時工作
2. 射頻芯片： TI CC2430
3. 支持通過 JTAG 接口進行嵌入式程序的寫入、調試。
4.Flash 容量： 128KB
5. 工作頻率： 2.4GHz-2.4835GHz
6. 傳輸速率： 250 kbps
7. 通訊協議標準： IEEE 802.15.4
8. 傳輸距離：室內 30m ，室外 100m
9. 天線接口： 2.4G SMA 天線
10. 工作電壓：電池 DC 5V ；典型 5V
11. 工作電流： <3A
12. 供電方式： 4 種供電模式。
①、 3v 直流干電池現場供電；
②、通過仿真下載器供電；
③、外接 DC5V 電源供電；
④、通過主板數據接線通過電腦供電等方式；
13. 工作溫度： -20 ℃～ +70 ℃
14. 工作濕度： 5%RH ～ 90%RH

5. 智能家居套件

序號

器材名稱

器材規格或型號

1

Zigbee 協調器

1 、支持通過 JTAG 接口進行嵌入式程序的寫入、調試。
通訊接口： Zigbee 協調器支持 USB 通訊，選 RJ45 接口
射頻芯片： TI CC2530
Flash 容量： 256KB
工作頻率： 2.4GHz-2.4835GHz
傳輸速率： 250 kbps
通訊協議標準： IEEE 802.15.4 ， Zigbee 2007Pro
傳輸距離：室內 50m ，室外 100m
天線接口：板載天線
2 、工作電壓：電池 DC 3.7V ；外部電源適配器 DC 5V , 板載電池充電。
工作電流： <40mA
供電方式：外部電源適配器 /JTAG 接口
溫度： -20 ℃～ +70 ℃
工作濕度： 5%RH ～ 90%RH
鍵盤接口：五向鍵
顯示接口 :128X64 LCD 顯示屏

2

Zigbee 傳感控制節點

1 、支持通過 JTAG 接口進行嵌入式程序的寫入、調試。
通訊接口：支持 USB 通訊 、 TTL UART 通訊
射頻芯片： TI CC2530
Flash 容量： 256KB
工作頻率： 2.4GHz-2.4835GHz
傳輸速率： 250 kbps
通訊協議標準： IEEE 802.15.4 ， Zigbee 2007Pro
傳輸距離：室內 50m ，室外 100m
天線接口：板載天線
2 、工作電壓：電池 DC 3.7V ；外部電源適配器 DC 5V , 板載電池充電
工作電流： <40mA
供電方式：外部電源適配器 /JTAG 接口
溫度： -20 ℃～ +70 ℃
工作濕度： 5%RH ～ 90%RH

3

其它配件

1 、傳感控制節點外殼
2 、無線路由 54M
3 、節點繼電器板
4 、節點繼電器板外殼
5 、電壓繼電器板
6 、電壓繼電器板外殼
7 、紅外學習模塊四、設備配置表

8 、紅外學習模塊外殼
9 、智能家居套件便攜式實驗箱　 1 個
