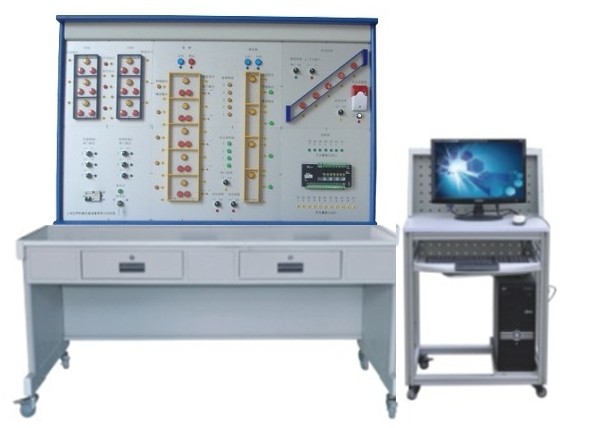

HY-L6型樓宇電梯監控系統實訓裝置

一、裝置組成：

本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、指示燈、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。

一、系統實訓功能：

能進行各種電梯控制系統操作演示、直接數字控制器(DDC)的操作與配置、電梯正常運行狀態的監控、電梯故障報警狀態的監控、電梯事故保護控制、電梯聯動保護控制、兩臺電梯的群控，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。能讓學生進行樓宇電梯監控系統的元件、作用、組成和原理的認識實訓。DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。
通過本實訓裝置客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作；完成樓宇客梯監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作；樓宇觀光梯監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作；樓宇貨梯群控監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。樓宇自動扶梯監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓；將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓；通過網際組態軟件對系統進行二次開發和設計，使學生充分了解電梯監控系統的工作原理與操作流程。

二、系統技術指標

工作電壓：單相三線220V±5% 50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

三、實訓項目

實訓項目一：電梯設備認識實訓

實訓項目二：大型的客梯監控實訓

實訓項目三：觀光梯監控實訓

實訓項目四：自動扶梯監控實訓

實訓項目五：對電梯系統運行狀態、啟停控制、故障檢測實訓

實訓項目六：各相關參數設置測量實訓

實訓項目七：線路及設備故障的判斷與處理

實訓項目八：設計并安裝一個簡易應用系統
