HY-QC327型ABS/ESP制動系統實訓臺

【產品簡介】

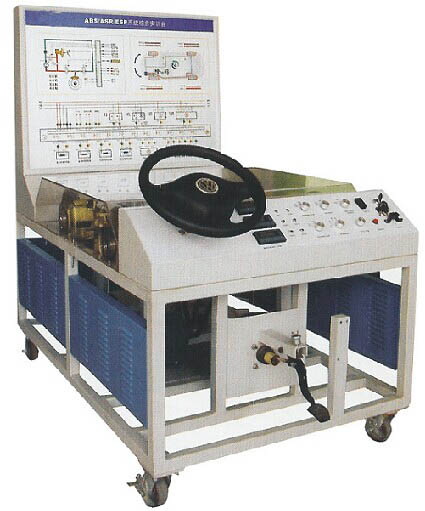

本實驗臺以桑塔納3000防抱死制動系統實物為基礎，由移動臺架、控制臺和測量面板三部分組成。適用于中高等職業學院和培訓機構的汽車ABS/EBD系統構造與維修實訓教學，能夠滿足對ABS/EBD系統的結構、工作原理的教學和考核需要。本實驗設備操作方便，安全可靠，易于維護。

【標準配置】
一、移動臺架
1、移動腳輪、主臺架；
2、ABS/EBD制動系統（包括制動踏板、制動總泵、真空助力器、分泵、ABS/EBD泵、ABS/EBD控制電腦ECU、輪速傳感器、前后制動裝置、傳動半軸、管路）；
3、輔助組成部分（包括變頻調速電機、2個慣性盤〈飛輪〉、傳動軟聯軸器、電機過載自動斷電保護裝置、真空泵）。
二、控制臺
1、點火開關、OBDII診斷座、6個油路壓力表、DC12V電源、二相電源漏電保護開關、三相電源漏電保護開關、變頻電機調速控制裝置等；
2、相關的繼電器、保險絲；
3、集成電路故障設置及故障排除系統等。
三、檢測臺
1、參數顯示數字電壓表、LED顯示燈。
2、完整的彩色ABS/EBD電控系統元件結構圖、電路結構及工作原理圖、液壓制動原理圖等；
3、各個電路插頭的結構圖及針腳標識圖和名稱；
4、與電腦針腳一致的外接式檢測端子。
【功能特點】
一、展示功能
二、動態運行功能
三、實時顯示功能
四、自診斷和檢測功能
五、故障設置與考核功能
六、安全保護功能
七、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理。
【產品工藝】
一、面板工藝和特點
（一）測量面板
面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
1、采用8mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有要求的清晰度，。具有耐磨不易退色等特點。
（二）控制面板
1、采用3mm厚鋁板，堅固耐用，不易變形。
2、采用腐蝕雕刻工藝，凹型高清晰度字體，不會消退，具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。
二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。
三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
四、金屬表面采用高溫噴塑處理，漆面堅固美觀。
【參數】
尺寸：（長*寬*高）1500*1100*1500（mm）
重量：350kg
電源：380V、220V
電機功率：5.5kw
