PCB制版工藝系統是PCB設計及驗證設計快速制板的研發利器，PC控制完成全自動鉆孔替代人工操作；PCB雕刻、局部雕刻、鉆擴孔、切割一次完成，雕刻制板解決了化學污染環境的優點，減少了使用轉印紙、感光紙等工藝的麻煩；采用USB接口通信，速率快，軟件操作簡單。

二、雕刻機結構及技術參數

傳動機構 XYZ均采用直線導軌，滑塊預緊裝置，保證滑塊無間隙；機器整體結構采用鑄鐵件，整體銑平，導軌支撐面平整、穩定；XYZ軸均采用德國原裝進口滾珠絲桿，運動平穩，雕刻精度高、整體震動小。

強大的軟件設計功能，通過 PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統，該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。如果還想了解其他實驗室相關產品：請點擊化學實驗室設備、物理實驗室設備和心肺復蘇模擬人

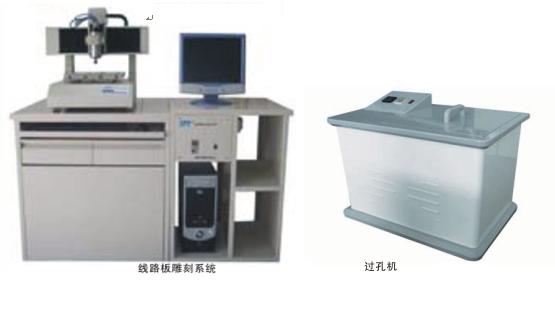

環保型PCB制板工藝系統

主要技術參數：

規格型號	HYG-1	鉆孔深度	0.02～ 3mm
追大工作面積	320mm × 320mm	鉆孔孔徑	≥ 0.4mm
加工面數	單 /雙面	鉆孔速度	100 孔/分鐘
驅動方式	步進電機	直線導軌	工業級線形方滑軌
主軸電機	60000rpm變頻電機	傳動方式	滾珠絲桿
追大移動速度	4.8m /min	控制方式	ARM
追小線寬	4mil（ 0.1016mm ）	通信方式	RS-232/USB
追小線距	6mil（ 0.1524mm ）	安全性能	硬件限位保護，超限自停
分辨率	0.003125mm	防塵罩	標配

三、雙面板過孔機

技術參數：

追大孔化板面	340* 340mm	陽極銅板	180100 2mm (2套)
追小孔徑精度	0.5mm	電源	220V/50-60HZ
追大厚徑比	2.5：1	外形尺寸	350270 490mm
工作電流	0 -3A 可調	重量	45Kg

四、全套系統推薦配置：

名稱		規格型號	數量	備注
電腦			1臺	自備
線路板裁板機		CBJ	1臺
線路板雕刻機		3020	1臺
PCB教學掛圖		TP	1套	1、尺寸：1200* 800mm ，彩色噴繪； 2、塑框鑲邊，內容介紹制板設計工藝及制作流程。
PCB仿真教學軟件		JC	1套	用于 PCB教學用視頻資源CD
配套耗材	單面敷銅板	8mm * 12mm	50片
	雙面敷銅板	30mm * 30mm	25片
	雕刻刀		10根
	鉆頭		10支
	化學沉銅液		1桶
	雙面板導電膠		1瓶
附注：實際增減設備數量，根據實際需求。
